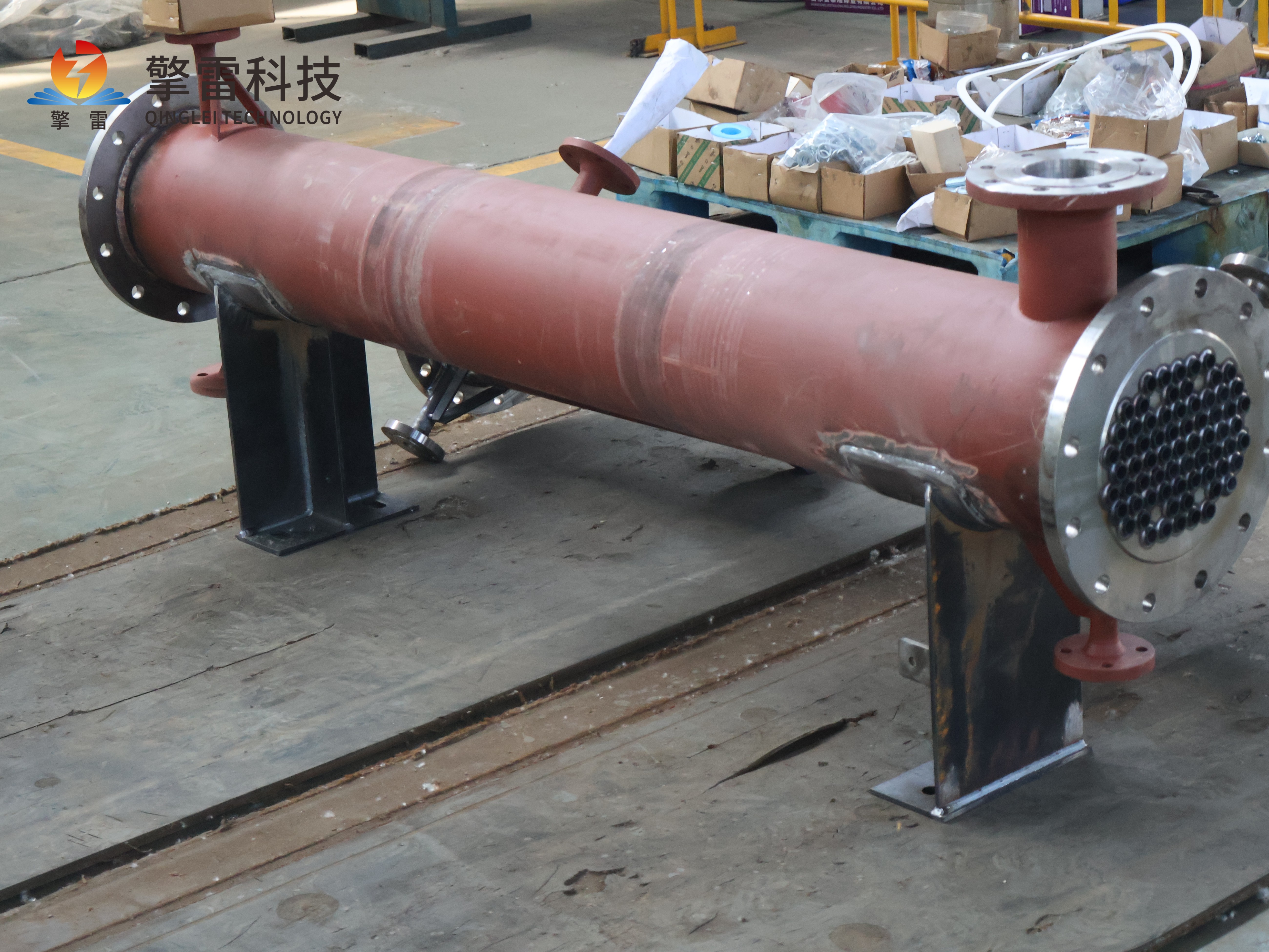

水冷列管式換熱器-石油應用

水冷列管式換熱器在石油工業中的應用解析

水冷列管式換熱器憑借其高效、可靠、耐腐蝕的特性，在石油工業中占據核心地位，廣泛應用于原油加熱、油品冷卻、氣體冷凝及余熱回收等關鍵環節。其設計通過優化熱傳導與對流效率，結合材料創新與結構優化，顯著提升了石油生產過程的能效與穩定性。

一、核心應用場景與技術優勢

原油加熱與脫鹽

在原油蒸餾工藝中，水冷列管式換熱器通過管程流通高溫爐氣，將熱量傳遞至殼程的原油，使其溫度從50℃升至150℃，同時爐氣溫度降至200℃以下。此過程不僅提升了原油流動性，還通過熱交換實現脫鹽率超98%，確保后續加工質量。例如，某煉油廠采用2000根Φ19×2mm不銹鋼換熱管，總換熱面積達300㎡，實現每小時500噸原油處理能力，輸送能耗降低20%。

油品冷卻與氣體冷凝

在催化裂化裝置中，換熱器冷卻高溫反應油氣（溫度達500℃以上），回收熱量用于原料預熱，熱回收效率提升30%，年節約燃料超萬噸。對于氣體冷凝場景，如天然氣處理，換熱器通過鈦合金管束耐受含H?S、NH?的腐蝕性介質，維護周期延長至3年，較傳統316L不銹鋼設備耐蝕性提升10倍。

余熱回收與節能增效

高爐煤氣余熱回收系統中，水冷列管式換熱器將800℃高溫氣體冷卻至150℃，發電效率提升38%，年節約標煤12萬噸。在煉油廠催化裂化裝置中，通過優化折流板設計（弓形折流板缺口25%），傳熱系數提升至2800 W/(m2·K)，年減排CO?達10萬噸。

二、材料創新與結構優化

耐腐蝕材料應用

針對石油工業中常見的Cl?、H?S等腐蝕性介質，換熱器管束采用316L不銹鋼、鈦合金或鎳基合金，壽命達20-30年。例如，在濕法冶金領域，鈦材冷凝器年腐蝕速率<0.005mm，維護成本降低70%；雙相不銹鋼（2205/2507）在含Cl?環境（濃度<500ppm）中耐點蝕當量（PREN）>40，壽命是304不銹鋼的3倍。

高效傳熱結構

螺旋扁管、波紋管等異形管束通過破壞邊界層，使傳熱系數提升40%-60%，較傳統光管傳熱效率顯著增強。某項目采用螺旋纏繞式設計，單位體積傳熱面積增加20%，設備體積縮小至傳統設備的60%，節省土地成本超千萬元。此外，3D打印仿生樹狀分叉流道技術將比表面積提升至500㎡/m3，傳熱系數突破12000 W/(m2·℃)，在石油煉化中使原油加熱效率提升25%。

低阻力流道設計

通過優化折流板間距（如從300mm縮短至200mm），傳熱系數提升25%，同時殼程壓降降低20%，年節約能耗15%。在天然氣處理項目中，循環水系統減少排污量90%，結合電滲析技術實現冷卻水硬度<0.1mmol/L，進一步降低運行成本。

三、智能化控制與預測維護

數字孿生技術

通過CFD仿真構建設備三維模型，流體動力學參數誤差<3%，實現剩余壽命預測誤差<8%。某石化企業應用后，故障預測準確率提升至85%，非計劃停機減少60%，維護成本降低50%。

AI算法優化

集成機器學習算法的變頻調節系統響應時間<30秒，根據工藝需求自動調節換熱介質流量，溫度波動控制在±1℃以內。在連續式丙酮生產裝置中，溶劑回收率提升至98%，年節約原料成本超百萬元。

物聯網傳感器監測

部署500+傳感器實時監測溫度、壓力、流量等參數，采樣頻率10Hz，計算熱力學第一定律效率（>85%）和第二定律效率（>60%），定位節能潛力點。某電力項目應用后，年減排CO?超千噸，滿足超低排放標準。

四、典型案例分析

煉油廠催化裂化裝置余熱回收

某煉油廠采用水冷列管式換熱器回收催化裂化裝置余熱，傳熱系數達2800 W/(m2·K)，年節約蒸汽5萬噸，CO?排放減少4.2萬噸。設備通過雙管程+四殼程分程設計，實現溫差梯度精準控制，平均傳熱溫差利用率達95%。

高爐煤氣余熱發電

在鋼鐵行業高爐煤氣冷卻項目中，換熱器處理800℃高溫氣體，發電效率提升38%，年節約標煤12萬噸。設備采用碳化硅復合管束，耐溫達800℃，在急冷急熱工況下無熱應力開裂，壽命突破10年。

天然氣處理廠腐蝕防護

某天然氣處理廠采用鈦合金換熱器耐受含H?S、NH?的腐蝕性介質，維護周期延長至3年，較傳統316L不銹鋼設備耐蝕性提升10倍。通過快開式封頭設計，單次清洗時間縮短至30分鐘，年停機時間減少200小時。
