纏繞管式列管式換熱器-概述

纏繞管式列管式換熱器：高效緊湊傳熱的工業革新裝備

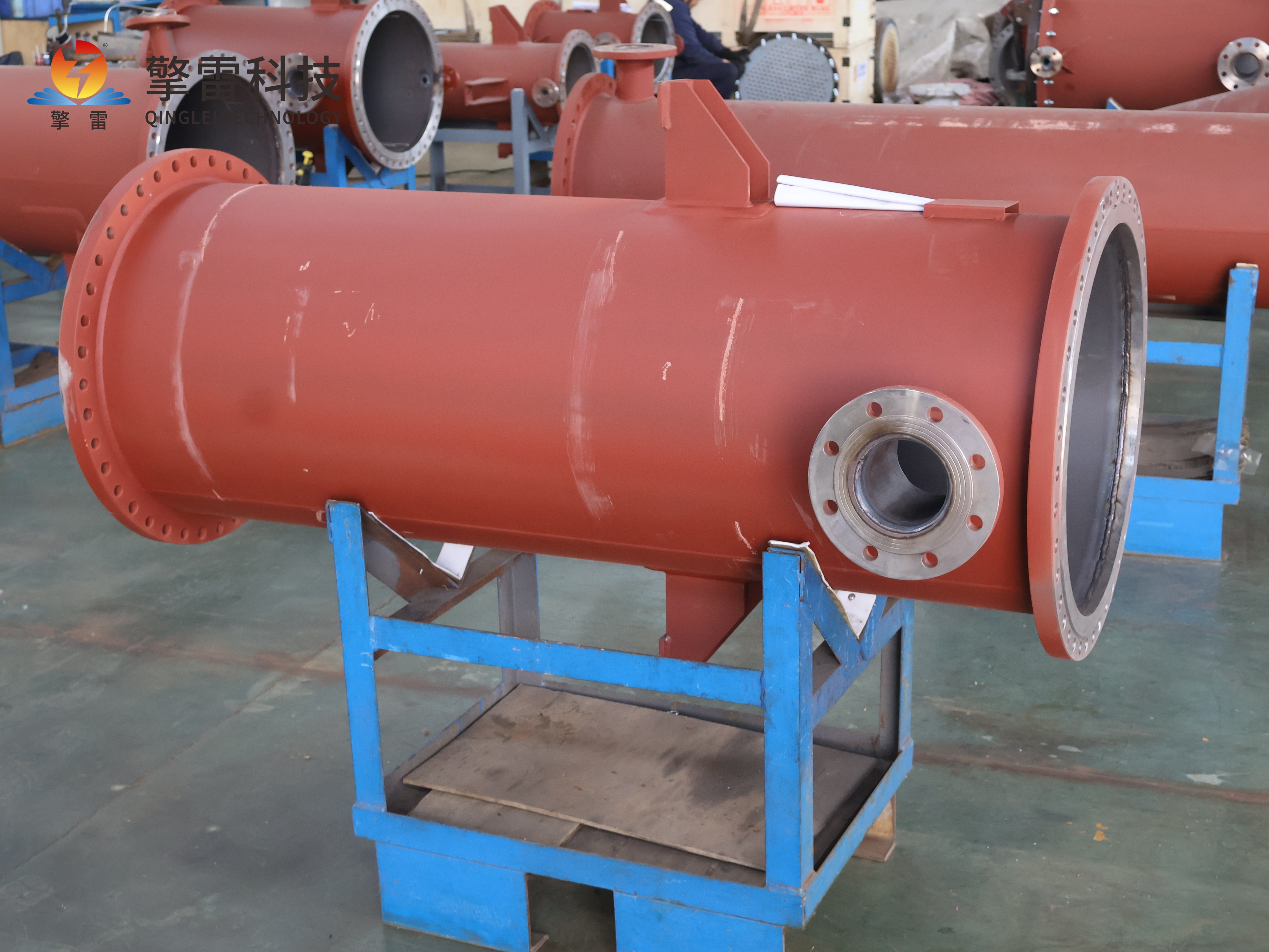

一、設備定義與結構創新

纏繞管式列管式換熱器是一種將管束以螺旋狀緊密纏繞在中心筒或芯軸上的特殊管殼式換熱器，通過螺旋纏繞與列管式結構的深度融合，構建出復雜的三維流道系統。其核心結構包括：

螺旋纏繞管束：由耐高溫高壓的金屬細管（如不銹鋼316L、鈦合金、Inconel 625等）以15°-60°螺旋角分層纏繞，相鄰兩層螺旋方向相反，通過定距件保持精確間距，形成多層同心管束。

自支撐設計：無需傳統折流板，依靠螺旋張力固定管束，降低壓降并提高結構穩定性。

模塊化組件：包含芯筒、外筒、管板、封頭及接管，封頭采用快開式設計，便于檢修維護。

二、技術原理與性能突破

高效傳熱機制

湍流強化：螺旋流道誘導流體產生二次環流，破壞邊界層，傳熱系數達13600-14000 W/(m2·℃)，較傳統列管式提升30%-50%。在催化裂化裝置中，熱回收效率提升30%，年節約燃料氣50萬噸標煤。

純逆流設計：管程與殼程流體形成接近逆流流動，端面溫差可控制在2℃以內，熱回收效率提升15%-20%。例如，在LNG液化裝置中，余熱回收效率提升28%，碳排放降低25%。

熱應力自適應

螺旋纏繞結構允許管束自由伸縮，適應-200℃至1200℃的寬溫域工況，解決傳統設備因熱應力導致的管板開裂問題。在加氫裂化裝置中，替代傳統U形管式換熱器后，法蘭數量減少，泄漏風險降低，催化劑壽命延長30%。

多股流道集成

單臺設備可實現2-6股流體同步換熱（如油氣混輸場景），通過分層隔板實現介質隔離，減少設備數量與管路連接，降低泄漏風險。在煤制氣項目中，設備使煤氣化工藝效率提升22%，年節約標準煤10萬噸。

三、核心優勢與工業價值

緊湊性

單位體積傳熱面積達100-170m2/m3，是傳統設備的2-3倍。例如，一臺換熱面積1000㎡的纏繞管式設備，體積僅相當于200-300㎡的傳統列管式換熱器，占地面積減少70%，大幅節省基建投資。

耐高壓與強適應性

承壓能力達22MPa以上，突破傳統設備壓力限制，適用于高壓加氫、合成氨等工藝。采用316L不銹鋼、鈦合金及碳化硅等耐腐蝕材料，年腐蝕速率<0.01mm，壽命延長至12-20年。

抗污堵與低維護

流體在螺旋流道中形成離心力，減少污垢沉積，自清潔通道設計使清洗周期延長50%，年維護成本降低40%。在乳制品殺菌工藝中，設備連續運行周期延長至24個月。

智能化與數字化

集成物聯網傳感器與AI算法，支持遠程監控與故障預警，運維效率提升60%。數字孿生技術優化螺旋角度，設計周期縮短50%，實現毫秒級參數調節。

四、典型應用場景

石油化工與煤化工

原油預熱、加氫裂化、催化重整等工藝中，用于高溫高壓介質換熱與余熱回收。某煉化企業采用設備后，能耗降低18%，單臺設備年節約蒸汽1.2萬噸。

天然氣液化與能源回收

在LNG生產中承擔過冷與液化核心功能，套設備實現72小時滿負荷運行，液化效率提升15%，單位產能投資降低30%。在煙氣余熱回收系統中，噸鋼綜合能耗降低12kgce，年經濟效益超2億元。

食品醫藥與精細化工

符合FDA認證的316L不銹鋼材質用于食品殺菌與藥品濃縮，溫差控制精度達±0.5℃，使某低溫反應釜產品收率提升15%。在醫藥蒸餾工藝中，耐腐蝕材料適應酸性介質，保障藥品純度。

新能源與環保領域

氫燃料電池系統中通過耐氫脆測試，為氫能系統提供熱管理解決方案；在碳捕集工藝中，承受-30℃至150℃溫差，CO?捕集率提升至95%。

五、未來發展趨勢

材料創新：開發石墨烯涂層換熱管，提升20%傳熱性能；研制鎳基高溫合金，耐受1200℃超高溫；碳化硅-石墨烯復合材料導熱系數突破300 W/(m·K)，適應超臨界CO?發電等工況。

制造升級：AI纏繞數控系統支持28米長管束精密纏繞，焊縫合格率達99.9%；3D打印技術突破傳統制造限制，實現復雜管束一體化成型。

系統集成：構建余熱梯級利用系統，綜合能效提升35%；開發熱-電-氣多聯供系統，能源綜合利用率突破85%。

數字孿生：基于區塊鏈技術記錄設備全生命周期數據，實現碳足跡精準核算；優化螺旋角度設計，縮短研發周期50%。
