化工行業碳化硅換熱器：節能降耗的革新利器

引言

化工行業作為工業生產的核心領域，涉及強酸、強堿、高溫、高壓等多種嚴苛換熱工況，如氯堿生產、農藥中間體合成、磷酸濃縮、煤氣化等。傳統金屬換熱器在這些工況下易腐蝕、易結垢、壽命短，頻繁更換設備不僅增加運維成本，還可能導致生產中斷，制約企業高效發展。碳化硅換熱器憑借其的耐腐、耐高溫特性和創新的結構設計，解決了化工領域的換熱痛點，實現了高效傳熱與耐腐穩定的雙重目標，成為化工行業節能降耗的革新利器。

碳化硅換熱器的核心優勢

1. 的耐腐蝕性能

碳化硅對鹽酸、硫酸、等強腐蝕性介質呈現化學惰性。在氯堿工業中，碳化硅換熱器成功替代鈦材設備，年維護成本降低60%，設備壽命突破10年，遠超傳統鈦材的5年周期。在農藥中間體合成中，設備使反應溫度波動從±5℃降至±1℃，產品純度提升5%。在磷酸濃縮裝置中，可耐受高濃度磷酸的腐蝕，長期穩定運行。

2. 優異的高溫穩定性

碳化硅熔點高達2700℃，可在1300℃高溫下長期穩定工作，短時耐受2000℃以上溫度。其熱膨脹系數僅為金屬的1/3，避免熱應力損傷，設備壽命超10萬小時。在煤氣化裝置中，設備成功應對1350℃合成氣急冷沖擊，避免熱震裂紋泄漏風險，確保生產安全。

3. 高效的傳熱性能

碳化硅換熱管束采用激光雕刻技術制造直徑0.5 - 2mm的微通道，比表面積提升至500㎡/m3，傳熱系數達3000 - 5000W/(㎡·℃)，較傳統列管式換熱器提升3 - 5倍。管束采用螺旋纏繞或正三角形排列，管間距精確控制以形成湍流，殼程內置螺旋導流板，使流體產生螺旋流動，傳熱系數提升30%。在PTA生產中，優化后的結構使冷凝效率提升35%，年節約冷卻水用量達30萬噸。

碳化硅換熱器的結構設計創新

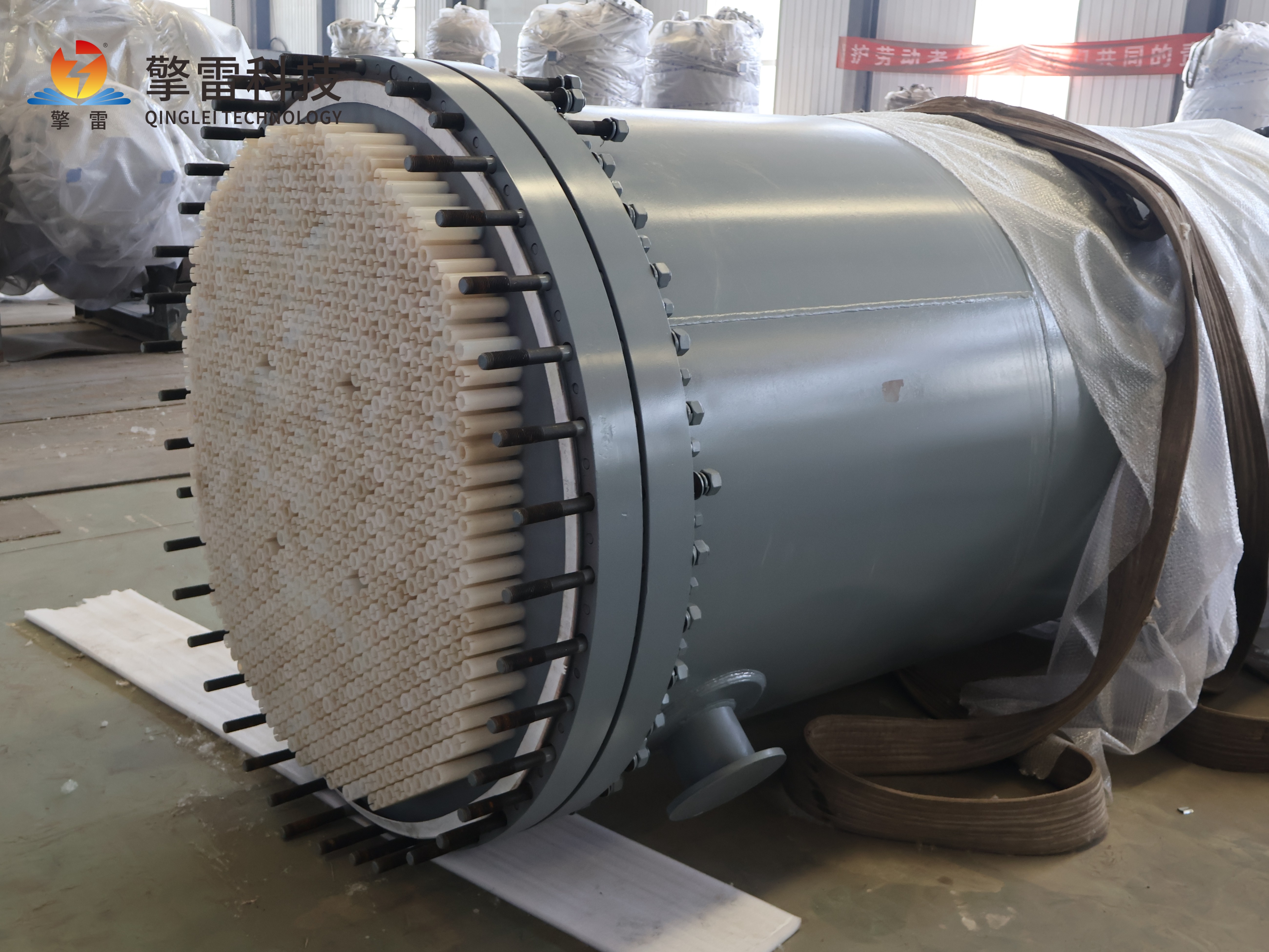

1. 換熱管束

采用碳化硅陶瓷管制造，通過激光雕刻技術制造微通道，增加比表面積，提高傳熱效率。管束采用螺旋纏繞或正三角形排列，形成湍流，增強傳熱效果。

2. 殼體

采用圓柱形結構，材質可選用碳鋼、不銹鋼或耐腐合金，根據化工工況的腐蝕程度靈活選擇。內壁做防腐涂層處理，確保設備的耐腐性和承壓能力，可承受0.6 - 20MPa的工作壓力，耐受溫度范圍 - 50℃至1600℃，適配不同化工工藝的溫度、壓力需求。

3. 管板

采用碳化硅 - 金屬?gòu)?fù)合結構，解決熱膨脹差異，通過強度焊加貼脹連接，確保密封性，防止化工介質泄漏。同時采用雙O形環密封結構，確保冷熱流體零泄漏，即使單側密封失效，獨立腔室設計可防止介質混合，安全性提升3倍。

4. 折流板

采用螺旋形或弓形設計，引導殼程流體呈螺旋流動，增強湍流效應，減少熱阻，同時支撐管束防止振動，殼程壓力損失降低30%。采用自補償式膨脹節與彈性管板設計，自動吸收熱脹冷縮變形，在溫差跨度達500℃的工況下，仍能保持≤0.01mm/年的微小變形量，解決傳統設備因熱應力導致的泄漏問題。

5. 密封裝置

采用耐高溫、耐腐蝕的石墨墊片或金屬纏繞墊片，結合硅酸鋁纖維填充隔熱層，有效解決高溫?zé)崤蛎浥c介質泄漏問題，泄漏率<0.01%/年，優于行業標準。

6. 模塊化設計

支持快速檢修與擴容，維護時間縮短70%。在某化工園區，模塊化設計使設備快速適應不同生產線的熱交換需求，減少占地面積30%。

碳化硅換熱器在化工行業的應用場景

1. 氯堿工業

在鹽水預熱和鹽酸冷卻系統中，碳化硅換熱器可耐受氯離子和濃鹽酸的腐蝕，換熱效率比傳統鈦管換熱器提升15% - 20%，設備使用壽命可達8年以上，且不易結垢，避免了頻繁清洗對生產的影響。國內多家大型氯堿企業（如新疆天業、山東信發）已將碳化硅換熱器用于鹽水預熱與鹽酸冷卻工段，單臺設備每年可節省運維成本約20萬元。

2. 農藥中間體合成

碳化硅換熱器可用于反應釜的夾套或內盤管換熱器，實現反應溫度的精準控制（溫度波動±1℃），提升產品收率。同時，在溶劑回收工段（如乙醇、丙酮蒸餾），碳化硅換熱器可用于塔頂蒸汽冷凝，避免溶劑對金屬的腐蝕，且表面抗結垢性可減少溶劑殘留，提升回收純度。某醫藥中間體企業采用碳化硅換熱器后，反應溫度控制精度提升，產品合格率從92%提高至98%，溶劑回收率提升5%。

3. 磷酸濃縮

在磷酸濃縮過程中，工作溫度為150 - 200℃，介質中含有SO?2?等強腐蝕性酸性氣體。碳化硅換熱器相較于石墨換熱器，傳熱效率提高了35%，設備壽命延長至10年以上（傳統設備僅為3 - 5年），顯著提高了生產效率和經濟效益。

4. 煤氣化

煤制合成氣（含CO、H?、H?S等成分）需從800 - 1000℃冷卻至200℃以下，進入后續凈化系統。傳統采用廢熱鍋爐 + 金屬換熱器的組合方案，但合成氣中的H?S等酸性氣體易對金屬設備造成腐蝕，且高溫下金屬的蠕變現象會縮短設備壽命。某煤制烯烴企業采用碳化硅換熱器后，合成氣冷卻系統的換熱效率提升了12%，每年多回收蒸汽約5000噸，折合標準煤約700噸。

碳化硅換熱器的節能效益與經濟性分析

1. 節能效益顯著

實測熱效率比金屬換熱器提升30 - 50%。在電力行業中使機組熱耗率下降5%，年增發電量800萬kW·h；在丙烯酸生產中，冷凝效率提升40%，蒸汽消耗量降低25%。在化工行業，碳化硅換熱器的應用使得蒸汽消耗量顯著降低，能源利用效率大幅提升。

2. 維護成本降低

模塊化設計支持快速檢修，清洗周期延長至傳統設備的6倍。在某石化企業，維護效率提升，年運維成本降低40%。碳化硅換熱器的使用壽命長達8 - 15年，是傳統金屬換熱器的3 - 5倍，減少了設備更換頻率和停機時間。

3. 全生命周期成本優勢

盡管初期投資較傳統設備高20 - 30%，但碳化硅換熱器通過節能收益和維護成本降低，實現了全生命周期成本的優勢。例如，在某煉化企業，采用碳化硅換熱器后，年節約蒸汽量達1.2萬噸，投資回收期縮短至3年以內。

未來發展趨勢

1. 材料改性

研發納米改性碳化硅材料，進一步提升熱導率與抗沖擊性能，適應更高溫度（如800℃以上）的工況需求。例如，石墨烯/碳化硅復合材料導熱系數突破300W/(m·K)，耐溫提升至1500℃。

2. 結構優化

采用“螺旋管"“波紋管"等新型換熱結構，增加換熱面積，進一步提升換熱效率；開發小型化、集成化設備，滿足新能源、電子等行業的緊湊空間需求。例如，3D打印流道技術實現定制化設計，比表面積提升至5000m2/m3，傳熱效率再提升30%。

3. 智能化升級

集成物聯網傳感器與AI算法，實現設備運行狀態的實時監控與智能調控。例如，通過監測管壁溫度梯度、流體流速等參數，提前30天預警泄漏風險，運維成本降低40%；AI算法根據工況自動調節流體分配，綜合能效提升12 - 15%。

4. 綠色化應用

結合太陽能預熱系統與余熱回收技術，推動“零碳工廠"建設。例如，某制藥企業通過碳化硅換熱裝置集成太陽能預熱，年減少天然氣消耗30%，碳排放降低25%。

結論

碳化硅換熱器憑借其優異的材料特性、創新的結構設計和廣泛的應用場景，成為化工行業節能降耗的關鍵設備。從強腐蝕介質處理到高溫反應體系，從高粘度介質到低溫余熱回收，碳化硅換熱器在化工行業的各個領域發揮著重要作用，推動了化工行業的綠色、低碳、高效發展。隨著材料改性與智能化技術的不斷進步，碳化硅換熱器的性能將進一步提升，成本將逐步降低，其應用前景將更加廣闊，為化工行業的節能降耗和可持續發展提供更強有力的支持。
